双金属温度计 WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。
分类
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
①轴向型双金属温度计:指针盘与保护管垂直连接。
②径向型双金属温度计:指针盘与保护管平行连接。

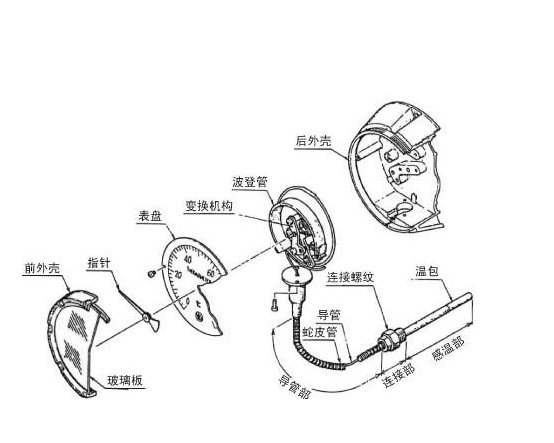

![微信图片_20240413163114.png 微信图片_20240413163114.png](/upLoadfiles/editor/image/20240413/6384862272086912509322786.png)
③135°向型双金属温度计:指针盘与保护管成135°连接。
④万向型双金属温度计:指针盘与保护管连接角度可任意调整。
固定形式
为了适应实际生产的需要,双金属温度计具有不同的安装固定形式:可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。
型号命名
W S S □ □ □ □——防护形式
无-普通型
安装固定方式 W-防护型
0-无固定装置 F-防腐型
结构形式 1-可动外螺纹
0-轴向型 2-可动内螺纹
1-径向型 3-固定螺纹2-135°向型 4-固定螺纹
3-万向型 5-卡套螺纹
表壳公称直径 6-卡套法兰
3-φ60
4-φ100
5-φ125
感温元件是双金属
金属膨胀式
温度仪表
特点
双金属温度计的最大优点是抗震性能好,坚固,但其精度较低,只能用于工业中,精度等级为1~2.5级。
双金属温度计适用于中、低温现场检测,可直接测量气体、蒸汽和液体温度,示值清楚,机械强度较好。
常见类型
一般双金属温度计有以下几种类型:
户外型、重型
该双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。
主要技术参数:
(1)精度等级:1.5级
(2)时间常数:J<40S
(3)保护管耐压:6.3MPa
电接点型
双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度.
主要技术参数
(1)精度等级:1.5级
(2)时间常数:J<40S
(3)保护管耐压:6.3MPa
(4)接点容量:额定功率10VA(无感);最高电压:交流220V、最大工作电流:1A(无感),
接点为上下限且常开。
(5)表头工作环境温度:-25~55摄氏度
耐震型
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
主要特点:
(1)现场显示温度,直观方便,安全可靠,使用寿命长;

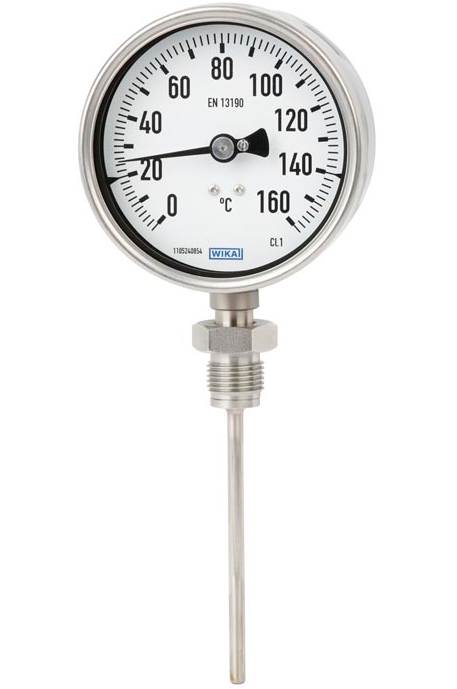

(2)多种结构形式,可满足不同要求,无汞害,易读数,坚固耐震;![微信图片_20240412193706.png 微信图片_20240412193706.png](/upLoadfiles/editor/image/20240412/6384854772947850009364682.png)
(3)保护管材为1Cr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强;
(4)抽芯式温度计可不停机短时间维护或更换机芯。
工作原理:
耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。
耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。
主要技术参数:
(1)执行标准:JB/T8803-1998 GB3836-83
(2)标度盘公称直径:60 100 150
(3)精度等级:(1.0),1.5
(4)热响应时间:≤40S
(5)防护等级:IP55
(6)角度调整误差:角度调整误差应不超过其量程的1.0%
(7)回差:回差应不大于基本误差限的绝对值
(8)重复性:重复性极限范围应不大于基本误差限绝对值的1/2
万向型
主要技术参数:
(1)标度盘公称直径:100;150
(2)精度等级:1.0、1.5
(3)连接尺寸:M20x1.5、NPT1/2
(4)热响应时间:≤40s
(5)防护等级:IP55
一体化双金属温度计
概述
一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合,它既能满足现场测温需求,亦能满足远距离传输需求,远传双金属温度计可以直接测量各种生产过程中的 -40~+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
性能特点
1、具有测温探头小,灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。
3、结构形式与国际同类产品相同,可替代进口。
技术参数
1、测温范围 -40~600℃
2、环境温度 -10~55℃
3、相对湿度 ≤95%
4、精度等级 1.5级
5、时间常数 ≤60S
6、探头耐压 ≤6Mpa
7、探头直径:φ8-10mm、可动外螺纹:M27*2
8、热电阻PT100(单路、双路输出)或4-20mA电流输出
9、防护等级:IP55
热套管式
热套管式双金属温度计可配合各式安装套管,满足不同压力等级要求。可以直接测量各种生产过程中的 -80-+500 ℃范围内液体、蒸汽和气体介质以及固体表面测温。广泛应用于石油、化工、冶金、纺织、食品等工业。
对双金属温度计的安装,应注意有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作,要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点:
(1)为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。(2)带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:
a、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;
b、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;
c、假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可;
d、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
使用维护
1、WSS系列双金属温度计在保管、安装、使用及运输过程中,应尽量避免碰撞保护管,切勿使保护管弯曲、变形。安装时,严禁扭动仪表外壳。
2、仪表应在-30℃~80℃的环境温度内正常工作。
3、仪表经常工作的温度最好能在刻度范围的1/2~3/4处。
4、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。
5、各类双金属温度计不宜用于测量敞开容器内介质的温度,带电接点温度计不宜在工作震动较大的场合的控制回路中使用。
6、双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型及将表当扳手使用。
7、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作,以免影响接点的可靠性。
- 中文名
- 双金属温度计
- 外文名
- bimetallic thermometer
- 用 途
- 测量中低温度的现场检测仪表
- 主要元件
- 多层金属片
- 原 理
- 两种不同金属温度改变时膨胀程度
- 温度范围
- -80℃~+500℃
- 优 点
- 响应速度快 体积小 较稳定
