本设备面向流程工业的酸、碱、氨水连续配制与供给,把传统间歇式人工配液改为连续在线配制:按设定浓度自动计量、混合、检测并联锁控制,可同时配制 1–4 种介质;产能 1–30 T/H,占地约 3 ㎡,支持一键启动与少人值守。
本设备用于酸、碱、氨水的连续配制,典型场合包括:湿法冶金浸出、萃取、沉淀工序前的酸液配制;稀土分离线的配酸与中和用碱配制;化工、医药反应釜的定浓度酸碱供给;以及需在线调节 pH 的连续工艺段。
按配制方式分为液液配制(酸与水、碱与水)与固液配制(片碱溶解后稀释)两类;硫酸配制采用独立的硫酸配制设备系列。

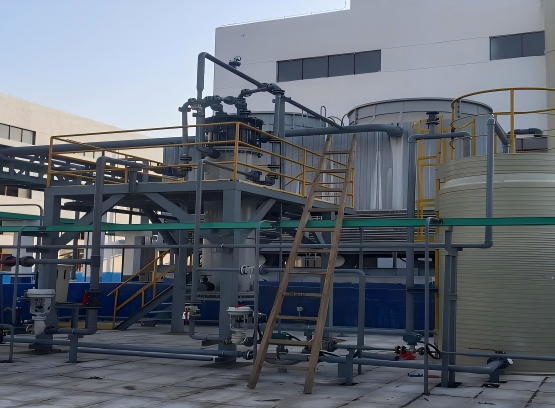

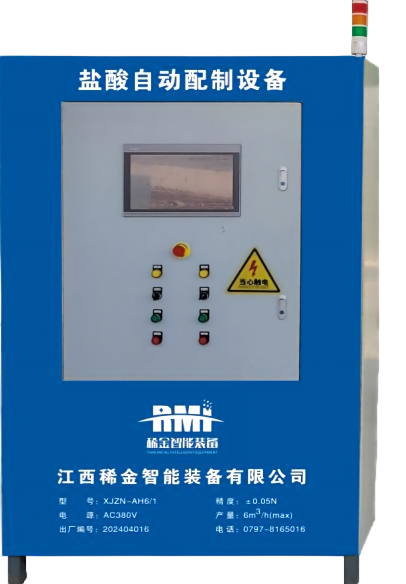

设备采用撬装式集成,主要单元包括:储液与计量单元(计量泵或流量计+调节阀)、混合单元(静态混合器或搅拌混合腔)、在线浓度检测单元、控制单元(PLC+触摸屏)、安全与联锁单元。
全流程为闭环控制:浓度检测值反馈至控制器,控制器调节酸(碱)与水的配比,使出口浓度稳定在设定值;超限、断料、泵故障等工况触发报警并联锁停泵。
配套功能包括一键启动与顺序控制、配方参数切换、报警与事件记录、定制化报表与数据追溯,可按班次或批次查询浓度、流量与报警记录。
| 项目 | 指标 |
|---|---|
| 产能 | 1–30 T/H |
| 占地面积 | 约 3 ㎡ |
| 酸度控制误差 | ≤0.05N |
| 酸度自动检测误差 | ≤0.5% |
| 混合效果 | 混合比 >98% |
| 可配制介质数量 | 1–4 种 |
| 泵控制方式 | 工频 / 变频 |
| 防爆类型 | 不防爆 / 本安型 Exia IIC T4 Gb |
| 适用介质 | 盐酸、硫酸、硝酸、液碱、氨水 |
1. 占地与产能:撬装式集成替代多个配液池与人工加料点,占地由池体面积压缩到约 3 ㎡,产能不再受单次配制周期限制。
2. 封闭输送:酸雾与挥发气体在封闭管路内输送,现场空气质量改善,同时降低人员接触风险。
3. 浓度一致性:在线检测+闭环调节替代人工取样化验,出口浓度按设定值稳定输出,减少批次间波动。
4. 人员配置:一键启动与自动联锁使当班只需巡检,减少加酸、看液位、记台账的人工环节。
5. 数据留痕:浓度、流量、报警自动记录,出现质量争议时可回溯到具体时段。
选型需确认四项输入:目标产能(T/H)、介质种类与浓度范围、现场是否需要防爆、泵的调节方式。防爆场合选择本安型配置并配套本安回路;变工况频繁的场合选择变频泵控制,恒定工况可用工频泵配调节阀。
以下情形需在方案阶段单独核算:介质含氢氟酸等强腐蚀成分时的材质选择、来料浓度波动较大的工况(需前置缓冲罐)、要求多介质在线切换的场合(需增加切换阀组与冲洗程序)。
安装以撬装底座就位、管路对接、电气与信号接线为主,现场施工量小于池式配制。调试按三步进行:单机试车(泵、阀、检测单元)→ 联动试车(浓度闭环与联锁逻辑)→ 带料试运行(连续 24 小时浓度取样比对)。
日常运维集中在三处:在线检测单元的定期标定与探头清洗、计量泵与阀门的密封件检查、报表与报警记录的定期导出。管路与罐体按介质选用耐腐材质,易损件以标准化部件为主,便于更换。
