本设备以特种树脂选择性吸附料液中的杂质离子,替代传统化学沉淀除杂:处理流量覆盖 1–50 m³/h,除杂率≥99%,由 PLC+触摸屏全自动完成吸附、清洗、再生与冲洗,树脂可再生使用,设备模块化、可并联扩容。
适用于钴液除镍、铬液除镍、锂液除杂等料液净化环节,用于在萃取或结晶之前把影响产品品位的杂质离子分离出来。除杂对象以钴、铬、锂溶液中的杂质离子为主。
工艺位置一般在过滤之后、萃取或结晶之前;进入树脂床的料液需先除去悬浮物,避免堵塞树脂层与污染树脂。
离子交换树脂对不同离子的选择性不同,料液通过树脂床时,目标杂质离子被树脂官能团吸附,主元素随液流通过,从而实现分离。吸附饱和后按程序再生,恢复吸附能力。完整运行周期为四步:
1. 吸附:料液按设定流量通过树脂床,出口按检测值或累计流量判定终点;
2. 清洗:以纯水或工艺水置换床层残留料液,减少主元素损失;
3. 再生:通入再生剂使树脂释放吸附的杂质离子,再生液另行收集处理;
4. 冲洗:洗至出口达标后转入下一吸附周期。

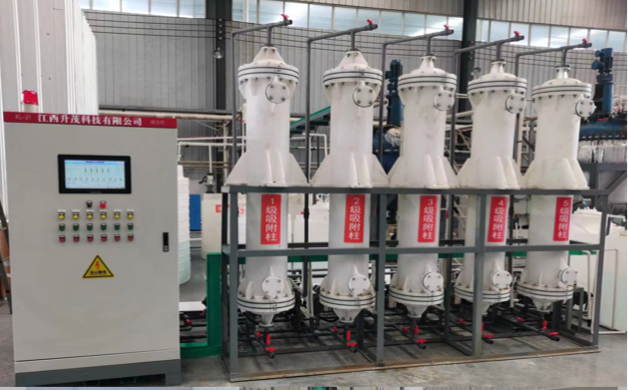

全流程由 PLC+触摸屏控制,具备自动 / 手动切换、故障报警与运行记录;设备模块化,可多台并联扩容,换树脂与检修不影响整体运行。
| 项目 | 指标 / 档位 |
|---|---|
| 除杂率 | ≥99% |
| 处理流量档位 | 1 / 3 / 5 / 10 / 20 / 50 m³/h |
| 树脂装填量档位 | 50 / 150 / 250 / 500 / 1000 / 2500 L |
| 接口尺寸 | 25 / 32 / 40 / 50 / 65 / 100 DN |
| 设备总功率 | 1.5 / 2.2 / 3.0 / 4.5 / 7.5 / 15.0 kW |
| 外形尺寸 RC-1 | 1200×800×1800 mm |
| 外形尺寸 RC-3 | 1800×1000×2000 mm |
| 外形尺寸 RC-5 | 2200×1200×2200 mm |
| 外形尺寸 RC-10 | 2800×1500×2500 mm |
| 外形尺寸 RC-20 | 3500×1800×2800 mm |
| 外形尺寸 RC-50 | 4500×2200×3200 mm |
| 控制方式 | PLC+触摸屏全自动 |
| 罐体与管路 | 耐腐材质,适配酸碱工况 |
1. 选择性:树脂按离子选择性吸附,主元素损失小于“加药沉淀—过滤”路线,减少返溶与重复处理。
2. 药剂与渣量:除杂过程不产生大量除杂渣,减少渣处理与堆存压力,再生液可集中处理。
3. 占地与集成度:模块化设备占地小,可按流量档位并联扩容,扩产时无需重建整套系统。
4. 自动化程度:吸附、清洗、再生、冲洗由程序完成,当班以巡检与再生剂补充为主。
5. 可复用性:树脂可再生使用,运行成本随周期消耗而非一次性投入。
选型按三项确定:处理流量(m³/h)、料液杂质种类与浓度、进出口管径与场地尺寸;对应 RC 系列从 RC-1 到 RC-50 共六档,可按需并联。
需在方案阶段确认的情形:① 料液含悬浮物或胶体较高时,前置过滤必须到位,否则树脂层易堵塞;② 含强氧化性成分的料液需评估树脂寿命,强氧化剂会造成树脂不可逆损伤;③ 杂质浓度过高时,单级吸附周期会明显缩短,需评估串联级数或前置预除杂;④ 具体除杂率与周期需以料液小试、中试数据核定,不宜仅按样本指标直接套用。

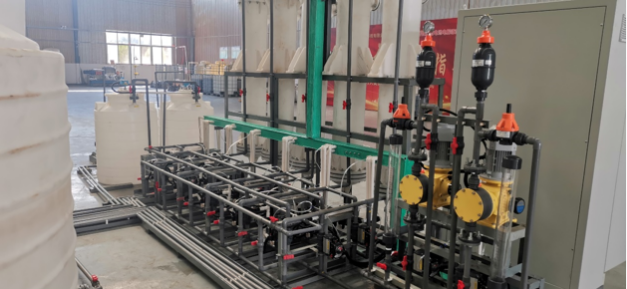

现场安装以设备就位、管路对接、再生剂储配与电气接线为主,撬装或模块化结构便于扩建。调试依次为水压试验与管路冲洗、树脂装填与清洗(去除树脂生产残留)、吸附—再生程序联动、带料试运行并按出水指标调整周期。
运维要点:进料过滤器的压差监控、树脂层的定期反洗与取样检查、再生剂浓度与用量核对、运行数据归档。树脂更换按床层取样检测结果决定,不按固定时间盲目更换。
