本装备以多级串联槽体替代间歇搅拌槽,实现稀土矿山与锂盐除杂沉淀的连续进料、连续出料:日处理量覆盖 5000–15000 m³/d,串联 4–10 级,一键启动,少人或无人值守。该装备获江西省科学技术成果评价证书及发明专利,评价结论为国内先进水平。
适用于稀土矿山除杂沉淀、稀土分离料液除杂、锂盐除杂沉淀等工序,也可用于同类湿法冶金料液的连续中和沉淀。
工艺位置通常在萃取或浸出之后、产品沉淀之前,用于将料液中的铝等杂质与主元素分离,并把主元素以沉淀形式回收。

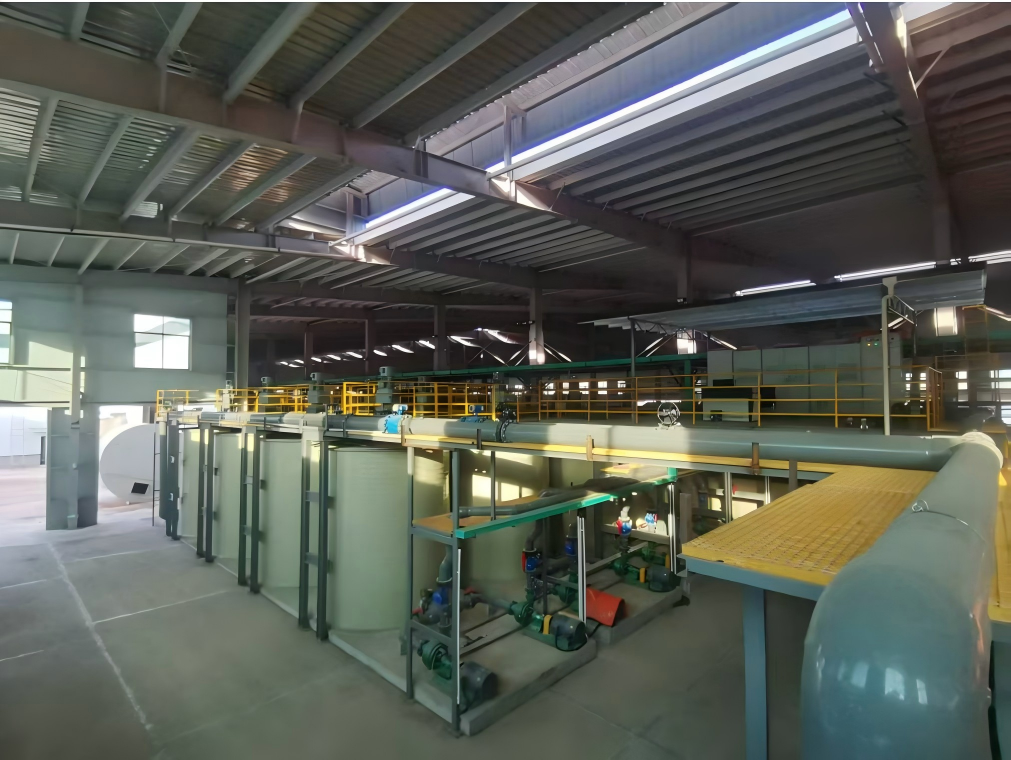

设备为连续多级式结构:料液与药剂按级依次进入串联槽体,逐级完成混合、反应与沉淀,末级溢流进入固液分离。主要单元包括:

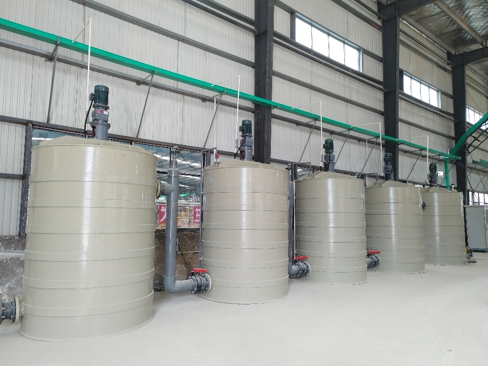

1. 多级串联反应槽体(4 / 6 / 8 / 10 级可选),带搅拌与导流结构;

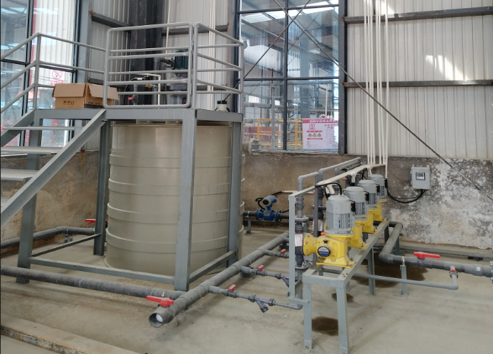

2. 药剂配制与计量加注单元,酸、碱或沉淀剂按比例连续加入;
3. 在线检测单元,监测 pH、温度等关键参数;
4. PLC+触摸屏控制单元,含一键启动、顺序控制、报警联锁与数据记录;
5. 撬装底座与管路阀门组,可整体运输、重复使用。
控制逻辑上,各级加药量随进料流量与在线检测值联动调整,级间停留时间由槽体容积与流量匹配确定;断料、超温、pH 越限、搅拌故障等异常工况自动报警,并按预设顺序降负荷或停机。
| 项目 | 指标 |
|---|---|
| 日处理量(选型档位) | 5000 / 7500 / 10000 / 15000 m³/d(样册示例 8000 m³/d) |
| 串联槽体级数 | 4 / 6 / 8 / 10 级 |
| 稀土总量 | 92% 以上 |
| 杂质含量(Al) | 5% 以下 |
| 灼烧率 | 22% 以上 |
| 外排渣稀土含量 | 1.2% 以下 |
| 药剂用量 | 较原工艺节约约 15%(对比基准以项目核算为准) |
| 材质代码 | P:PPH/PP;G:玻璃钢 FRP;C:衬胶 / 衬塑;L:316L;T:钛材 |
| 产品系列 | SM-CZ 通用连续除杂、SM-CD 通用连续沉淀、SM-CL 除杂+沉淀一体化、SM-CT 碳酸沉淀、SM-CC 草酸沉淀、SM-CS 石灰乳沉淀 |
1. 产量与占地:连续多级式在同等占地条件下提高处理量,槽体按级布置,取消间歇式的多台搅拌槽与周转管路。
2. 质量稳定性:连续进料、连续加药使各批物料的反应条件趋于一致,产品品位与杂质含量波动收窄。
3. 回收率:级间逆流与末级洗涤减少可溶稀土随渣排出,外排渣稀土含量按上表控制在 1.2% 以下。
4. 人员与操作:一键启动替代逐槽加药、取样、放料的人工循环,当班以巡检为主。
5. 药剂利用:分级加药使药剂在各级按需投加,减少过量投加与返工。
选型按四项参数确定:日处理量档位、串联级数、接触介质对应的材质代码、以及是否需要除杂与沉淀一体化(SM-CL)。
级数与处理量的匹配需按料液特性核算:反应时间长、杂质分离要求高的料液选 8–10 级;处理量大而反应较快的工况选 4–6 级。材质按介质腐蚀性选择,含氯离子、强酸的工况优先考虑衬胶衬塑、316L 或钛材。
需在方案阶段单独确认的情形:料液含固量高或易结垢(需评估堵槽风险与清洗周期)、来料流量波动大(需前置缓冲与流量稳定措施)、以及产品指标要求高于上表所列范围的项目(以试验数据另行核定)。
设备撬装出厂,现场以基础找平、就位、管路对接与电气接线为主。调试按单机(搅拌、泵、阀、检测)→ 水联动(流量与加药比例)→ 带料试运行(连续取样比对品位与渣含稀土)三步推进,并据此微调各级加药比例。
运维重点为搅拌与密封件检查、在线检测单元标定、槽体与管路结垢清理,以及报表与报警记录归档。设备可整体拆装转运,适合分期项目或需要转场的矿山现场。
