主要分类
按驱动方式分
(1)电动蝶阀
(2)气动蝶阀
(3)液动蝶阀
(4)手动蝶阀
按结构形式分:
(1)中心密封蝶阀
(2)单偏心密封蝶阀
(3)双偏心密封蝶阀
(4)三偏心密封蝶阀
密封面材质分:
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
按密封形式分:
(1)强制密封蝶阀。
1)弹性密封蝶阀:密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。
2)外加转矩密封蝶阀:密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀:密封比压由阀座或阀板上的弹件密封元件充压产生。
(3)自动密封蝶阀:密封比压由介质压力自动产生。
按工作压力分:
(1)真空蝶阀。工作压力低于标堆大气压的蝶阀。
(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10.0--80.0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
按工作温度分:
(1)高温。t>450 °C的蝶阀。
(2)中温蝶阀。120 C
(3)常温蝶阀。一40C
(4)低温蝶阀。一100
(5)超低温蝶阀。t<一100 °C的蝶阀。
按连接方式分:
1、对夹式蝶阀
对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。
对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
2、法兰式蝶阀
法兰式蝶阀为垂直板式结构,阀杆为整体式金属硬密封阀门的密封圈
为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。
3、凸耳式蝶阀
4、焊接式蝶阀
焊接式蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。
电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有:法兰式和对夹式,是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验。合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式;按密封形式可分为软密封型和硬密封型两种;软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。工业专用蝶阀的特点:能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。
蝶阀的蝶板安装于管道的直径方向。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成,而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。
如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上使用过程。
蝶阀作为一种用来实现管路系统通断及流量控制的部件已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无摩擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

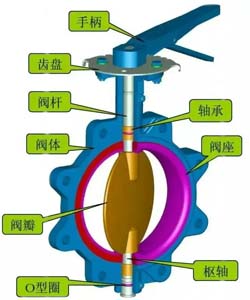

![79.jpg 79.jpg](/upLoadfiles/editor/image/20240412/6384854441347850003441342.jpg)
但是,这种蝶阀在使用过程中仍然存在以下问题:
一、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。
二、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。
三、因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。
高性能三偏心双向硬密封蝶阀,其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。
这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。
试验证明池正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、截止阀及球形阀。
蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大,还应考虑关闭时蝶板承受管道介质压力的坚固性。此外,还必须考虑在高温下弹性阀座材料所承受工作温度的限制。 蝶阀的结构长度和总体高度较小,开启和关闭速度快,且具有良好的流体控制特性,蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时,最重要的是正确选择蝶阀的尺寸和类型,使之能恰当地、有效地工作。
通常,在节流、调节控制与泥浆介质中,要求结构长度短,启闭速度快(1/4转)。低压截止(压差小),推荐选用蝶阀。
在双位调节、缩口地通道、低噪声、有气穴和气化现象,向大气少量渗漏,具有磨蚀性介质时,可以选用蝶阀。
在特殊工况条件下节流调节,或要求密封严格,或磨损严重、低温(深冷)等工况条件下使用蝶阀时,需使用特殊设计金属密封带调节装置地三偏心或双偏心地专用蝶阀。
蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度~150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。
软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路,作为调节和节流装置。
金属对金属面密封三偏心蝶阀除作为大型变压吸附(PSA)气体分离装置程序控制阀使用外,还可广泛用于石油、石化、化工、冶金、电力等领域,是闸阀、截止阀的良好替代产品。
产品选用要点
1、蝶阀主要控制参数为规格尺寸。
2、蝶阀为单板式风阀,其结构简单、加工方便、造价低廉、操作简便,但调节精度差,仅适用于通风与空调系统中作开关或粗调节的场合。
3、可手动、电动或拉链式操作,可90°范围任意角度固定。
4、由于单轴单阀板,承受力有限,在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分,保温和非保温之分。
5、电动式蝶阀仅有双位式控制,电动执行机构与多叶阀相同。
蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广,如果用来控制流量的话就需要选择不同的类型和阀体的大小了,因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
- 中文名
- 蝶阀
- 外文名
- butterfly valve
- 别 名
- 翻板阀、蝶形活门
- 结 构
- 阀体、阀杆、蝶板
