按结构形式可分为紧定式旋塞阀、自封式旋塞阀、旋塞阀和注油式旋塞阀四种。按通道形式分,可分为直通式旋塞阀、三通式旋塞阀和四通式旋塞阀三种。还有卡套式旋塞阀。
旋塞阀按用途分类包括:软密封旋塞阀,油润滑硬密封旋塞阀,提升式旋塞阀,三通和四通式旋塞阀。

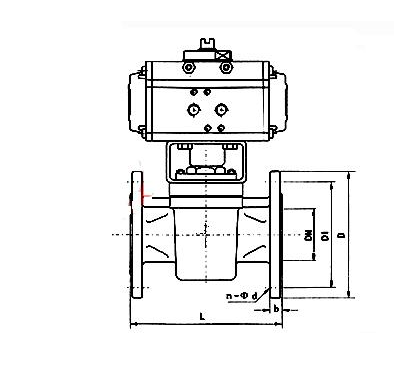

![微信图片_20240413165937.png 微信图片_20240413165937.png](/upLoadfiles/editor/image/20240413/6384862471607225004335471.png)
软密封
软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。
油润滑硬密封
油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间,形成油膜以减小阀门启闭力矩,提高密封性和使用寿命。其工作压力可达64MPa,最高工作温度可达325度,最大口径可达600mm。
提升式旋塞阀有多种结构形式, 提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升,旋塞再转动90度到阀门全开过程能减少与阀体密封面的摩擦力;关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。
三通和四通式旋塞阀适用于沪工装置中,改变介质流动方向或进行介质分配的场合。按照使用工况的要求,可选择软密封衬套或软密封,硬密封提升式旋塞阀。
1、旋塞阀用于经常操作,启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、旋塞阀结构简单,相对体积小,重量轻,便于维修。
4、密封性能好。
5、不受安装方向的限制,介质的流向可任意。
6、无振动,噪声小。
一、旋塞阀的组成
旋塞阀是一种常用的阀门类型,它主要由以下部分组成:
1. 旋塞:旋塞是旋塞阀的核心部件,它像一个锥形圆柱体,可以旋转来控制介质的流向和流量。
2. 阀体:阀体是旋塞阀的外壳,通常由铸铁、钢制、不锈钢等材料制成,压力等级一般为PN10、PN16、PN25、PN40等。
3. 密封面:密封面是阀体内旋塞与阀体的接口部分,通常采用填料密封、金属密封或卡箍静密封结构。
4. 操纵机构:操纵机构是旋塞阀的控制部件,可以通过手动、电动、气动、液动等方式实现旋塞的转动。
![微信图片_20240413165858.png 微信图片_20240413165858.png](/upLoadfiles/editor/image/20240413/6384862467088475007531349.png)
二、旋塞阀的特点
旋塞阀具有以下特点:
1. 调节性能好:旋塞阀的旋塞可旋转大角度,调节范围较广,具有良好的调节性能。
2. 流体的流通性好:旋塞阀的通径与管道相同,由于阀门内部没有构件挡住,阀门内介质的流通性比其他类型的阀门更好。
3. 密封性良好:旋塞阀采用填料密封、金属密封或卡箍静密封结构,密封性能良好。
4. 耐腐蚀性好:旋塞阀主要由耐腐蚀性能好的材料如不锈钢、铸钢等制成,能够适应各种介质的工作环境。
5. 体积小、重量轻:旋塞阀体积小、重量轻,便于安装和操作,占用空间小。
三、旋塞阀的应用
旋塞阀广泛用于工业领域中蒸汽、油气、化工、食品、医药等行业的控制流量和压力。与其他类型的阀门相比,旋塞阀调节性能好、流体流通性好、密封性良好的特点使其在工业领域中有着广泛的应用。
总之,旋塞阀是一种常用的阀门类型,由旋塞、阀体、密封面、操纵机构等部件组成,具有调节性能好、流体流通性好、密封性良好、耐腐蚀性好等特点,广泛用于各行业控制流量和压力的应用。
通道
有多种形式。常见的直通式主要用于截断流体。 三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
在安装旋塞阀时,为了防止损坏旋塞阀,并保证充分发挥旋塞阀的工作性能,应注意如下四点内容:
1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2.使用纱布或钢丝刷清除管道和切割部位,使其金属表面发光发亮。建议不要使用钢丝绒。
3.先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。
4.在管道的外面和焊接罩的内部涂上焊剂,焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。
根据旋塞阀的结构特点和设计上所能达到的功能,可以按下列原则选用。
①用于分配介质和改变介质流动方向,其工作温度不高于300℃,公称压力PN≤1.6MPa、公称通径不大于300mm,建议选用多通路旋塞阀。
②牛奶、果汁、啤酒等食品企业业及制药厂等的设备和管道上,建议选用奥氏体不锈钢制的,紧定式圆锥形旋塞阀。
③油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级不大于Class300、公称通径不大于300mm,建议选用油封式圆锥形旋塞阀。
④油田开采、天然气开采、管道输送的支管、精炼和清洁设备中,公称压力级不大于Class7500、公称通径不大于900mm、工作温度不高于340℃,建议选用油封式圆锥形旋塞阀。
⑤在大型化学工业中,含有腐蚀性介质的管道和设备中,要求开启或关闭速度较快的场合,对于以硝酸为基的介质可选用聚四氟乙烯套筒密封圆锥形旋塞阀;对于以醋酸为基的介质,可选用Crl8Nil 2M02Ti不锈钢镶聚四氟乙烯套筒密封圆锥形旋塞阀。
⑥在煤气、天然气、暖通系统的管道中和设备上,公称通径不大于200nm,宜选用填料式圆锥形旋塞阀。
- 中文名
- 旋塞阀
- 原 理
- 用带通孔的塞体作为启闭件的阀门
- 分 类
- 软密封旋塞阀
