启闭件靠介质流动的力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种:
1.升降式止回阀分为立式和卧式两种。
2.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
3.蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。
材质分类
1.铸铁止回阀
2.黄铜止回阀
3.不锈钢止回阀
4.碳钢止回阀
5.锻钢止回阀
功能分类
1.DRVZ静音式止回阀
2.DRVG静音式止回阀
3.NRVR静音式止回阀
4.SFCV橡胶瓣逆止阀
5.DDCV双瓣逆止阀
安装

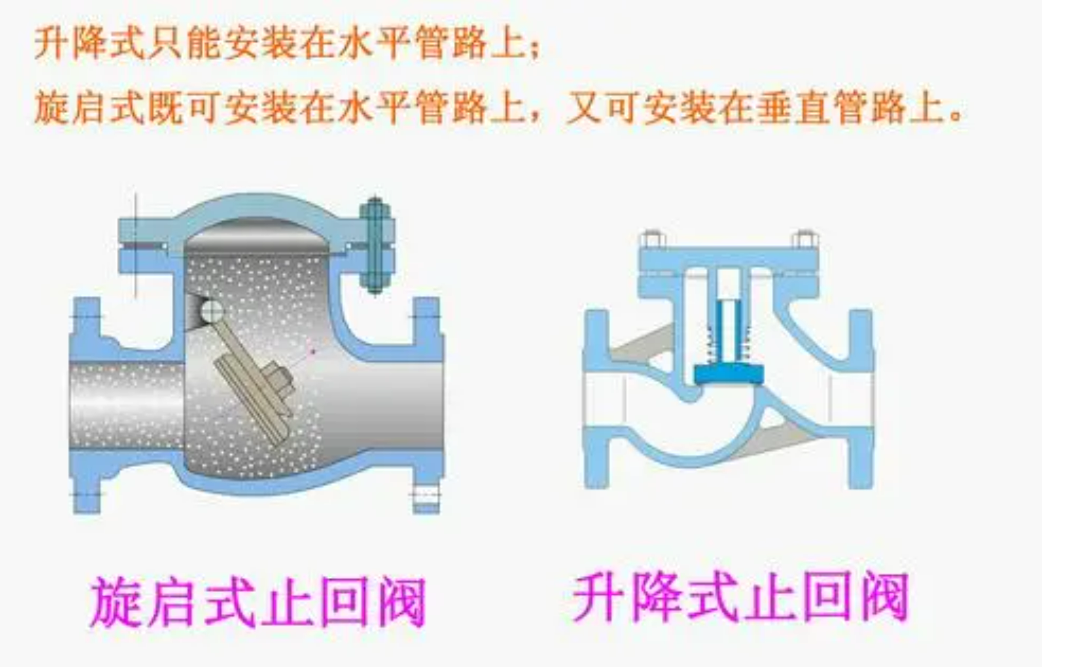

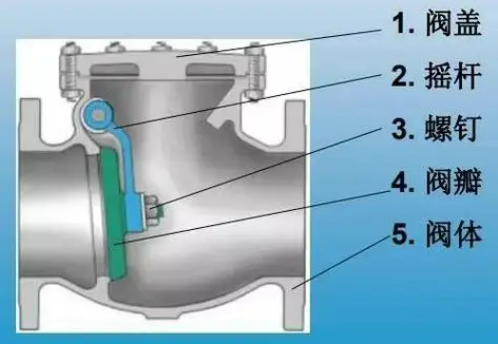

一、旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多瓣式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
![微信图片_20240413171150.png 微信图片_20240413171150.png](/upLoadfiles/editor/image/20240413/6384862513315037503388748.png)
二、升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
三、碟式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较差。
四、管道式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
五、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
此外,还有些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等。
1、在管道系统中不要让止回阀承受重量,大型的止回阀应独立支撑,使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。![微信图片_20240412185400.png 微信图片_20240412185400.png](/upLoadfiles/editor/image/20240412/6384854487283787505512237.png)
阀体材料 | 公称压力 (MPa) | 工作温度 (℃) | 适用介质 |
碳 钢 | 1.6-6.4 | ≤425 | 水、油品、蒸汽 |
10.0-16.0 | ≤450 |
不锈钢 | P | 1.6-16.0 | ≤200 | 硝酸类 |
R | 1.6-16.0 | ≤200 | 醋酸类 |
铬镍钛钢 | PI | 1.6-6.4 | ≤550 | 石油、石油产品 |
铬钼钢 | 1.6-16.0 | ≤550 | 油 |
公称压力 | 公称通径 | 主要连接尺寸 | 外形 尺寸 |
PN | DN | L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H |
1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 |
选型标准
止回阀的选型标准内容如下:
1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;
2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;
3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀;
4、直通式升降止回阀只能在水平管道安装;
5、对于水泵进口管路,宜选用底阀,底阀一般只安装在泵进口的垂直管道上,并且介质自下而上流动;
6、升降式较旋启式密封性好,流体阻力大,卧式宜装在水平管道上,立式装在垂直管道上;
7、旋启式止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,介质流向要由下而上;
8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力,公称压力可达到42MPa,而且公称通径也可以做到很大,最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间;
9、旋启式止回阀适用场合是低压大口径,而且安装场合受到限制;
10、蝶式止回阀的安装位置不受限制,可以安装在水平管路上,也可以安装在垂直或倾斜的管线上;
11、隔膜式止回阀适用于易产生水击的管路上,隔膜可以很好地消除介质逆流时产生的水击,它一般使用在低压常温管道上,特别适用于自来水管道上,一般介质工作温度在-12--120℃之间,工作压力<1.6MPa,但隔膜式止回阀可以做到较大口径,DN最大可以达到2000mm以上;
12、球形止回阀适用于中低压管路,可以制成大口径;
13、球形止回阀的壳体材料可以用不锈钢制作,密封件的空心球体可以包裹聚四氟乙烯工程塑料,所以在一般腐蚀性介质的管路上也可应用,工作温度在-101--150℃之间,其公称压力≤4.0MPa,公称通经范围在DN200—DN1200之间;
14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估,第二步是选择可能满足所需要的关闭速度的止回阀的类型;
15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择,如果介质流动范畴很大,则用于可压缩性流体的止回阀可使用一减速装置,如果介质流连续不段地快速停止和启动,如压缩机的出口那样,则使用升降式止回阀;
16、止回阀应确定相应的尺寸,阀门供应商必须提供选定尺寸的资料数据,这样就能找到给定流速下阀门全开时的阀门尺寸大小;
17、对于DN50mm以下的高中压止回阀,宜选用立式升降止回阀和直通式升降止回阀;
18、对于DN50mm以下的低压止回阀,宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀;
19、对于DN大于50mm、小于600mm的高中压止回阀,宜选用旋启式止回阀;
20、对于DN大于200mm、小于1200mm的中低压止回阀,宜选用无磨损球形止回阀;
21、对于DN大于50mm、小于2000mm的低压止回阀,宜选用蝶式止回阀和隔膜式止回阀;
22、对于要求关闭时水击冲击比较小或无水击的管路,宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。
引起阀瓣打碎的原因是
止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态,阀瓣经常与阀座拍打,某些脆性材料(如铸铁、黄铜等)做成的阀瓣就被打碎。
预防的办法是采用阀瓣为韧性材料的止回阀。
介质倒流的原因有
①密封面破坏;②夹入杂质。
修复密封面和清洗杂质,就能防止倒流。
- 中文名
- 止回阀
- 外文名
- check valve;reflux valve
- 设备类型
- 阀门
- 功 能
- 介质单向流动、防倒流
- 分 类
- 升降式、旋启式、蝶式
- 常见故障
- 阀瓣打碎、介质倒流等
