系统概述:
PCS1800分布式控制系统是一套基于机架式安装、全集成 8 / 1 6路I / O 高性能小尺寸、组装便捷的中小型规模控制系统。系统采用简便、易用、专业化的工业控制软件, 能够帮助用户以较高的性价比解决一系列中小规模控制应用需求。PCS1800分布式控制系统继承了正泰中自多年控制系统研发、工程实践经验,并针对小规模控制系统应用做了优化设计, 具备了高可靠性、易用性、开放性、灵活性以及可维护性等特点,具有较强的系统集成应用能力。
PCS1800分布式控制系统的应用范围涵盖水处理、化工水利、城市供热、脱硫脱硝、油田自动化等。
系统功能:
1.数据采集
系统具备各种类型I / O模块,可以完成电压、电流、热电偶、热电阻等模拟量以及数字量的采集和存储,通过系统报表软件,实现数据统计和分析。
2.现场控制
系统拥有丰富的控制面板和功能块,完成连续控制、顺序控制、逻辑控制、控制运算等功能。
3.操作监视

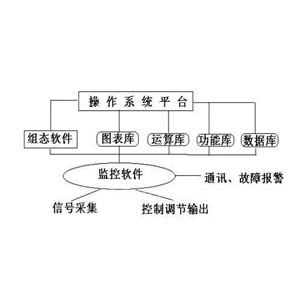

系统配套易于操作的人机界面,具备实时数据显示、设备状态监视、控制调节、报警监视、历史趋势、日志记录、事件顺序记录、事故追忆、报表打印等功能。
4.工程组态调试
系统具备画面组态、设备组态、算法组态等功能,同时具备在线仿真功能,能够对组态算法进行实时仿真。
5.设备诊断

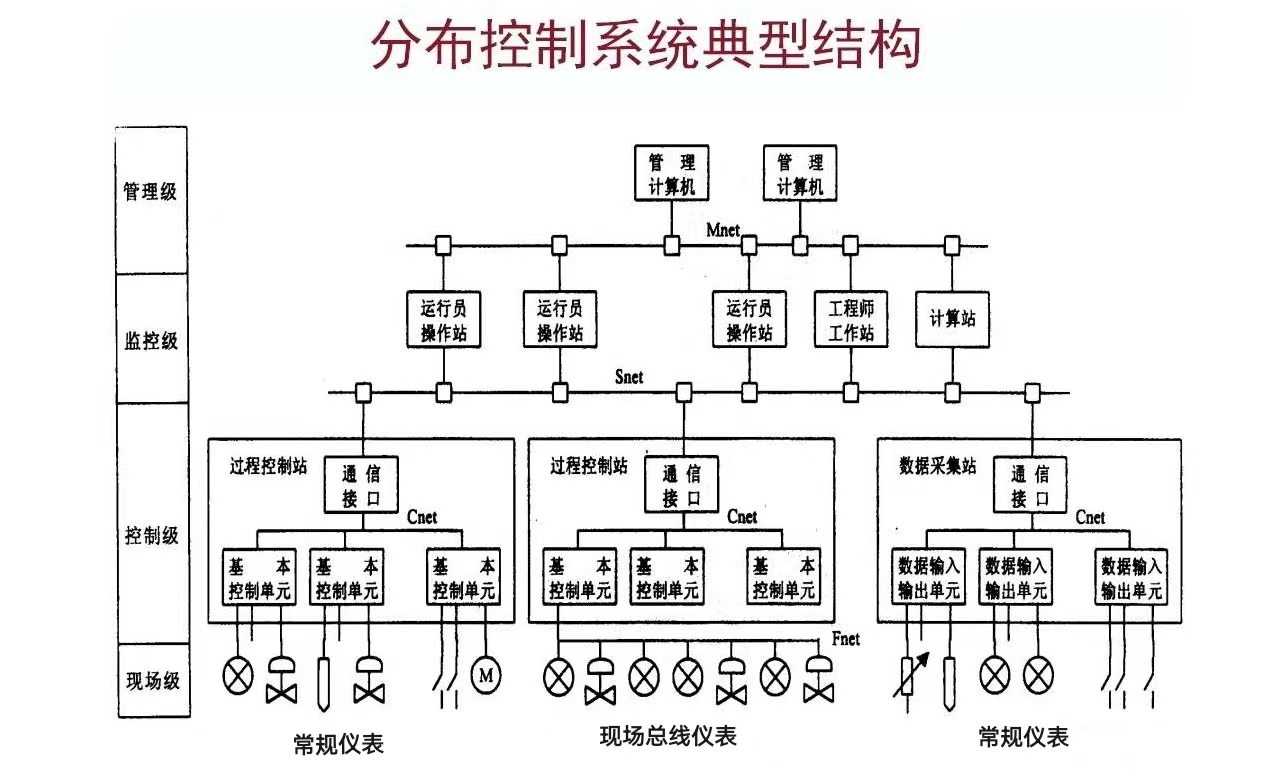

PCS1800系统由控制站、操作员站/工程师站以及通讯网络构成。
控制站---完成数据采集、运算和控制输出,实现现场控制;
操作员站---实现工业过程的监控与操作,工程师站完成组态编程、系统维护和管理;
系统网络SNet---连接工程师站/操作站和控制站等节点的实时工业网络,实现各站点之间的数据传输;控制网络CNet---实现控制站内I / O模块和控制模块间的互联。
系统功能:
PCS1800系统能够根据用户控制对象和装置的不同,灵活地构建从小规模到较大规模的系统。
系统支持最多3 2个控制站、6 4个操作站或工程师站。每个控制站可最多支持3 2个I / O模块, 具有最多2 5 6个通用模拟量输入或输出、或5 1 2个数字量输入或输出,可构成1 2 8个P I D控制回路。
操作员站/工程师站:
系统操作员站是工业现场操作人员使用的设备,操作人员通过键盘或鼠标可以灵活、方便、准确地监视过程量,以及根据流程变化调整过程参数。工程师站用于对应用系统进行功能组态、组态数据下载,也能代替操作员站发挥运行监视的作用。
工程师站硬件也可不单独配置, 而由系统中任何一台操作站代替。操作站和工程师站采用工控机或高性能服务器。
