音叉液位计简介
音叉液位计是液位开关的一种,具有液位液点控制的功能,是采用音叉振动的原理发明的,通过音叉液位计内部的压电晶体谐振来带动音叉的振动,适合于测量液体、粉末、颗粒状固体等介质,可监测控制料罐等容器的高低位,并具备液位异常报警的功能,简单实用,信号输出稳定,维护量小,灵敏准确。
音叉液位计原理
音叉液位计是利用音叉振动原理设计的,当音叉遇到物料时,会在阻尼作用影响睛,快速降低振幅,频率与相位也会发生明显变化,这一变化会被音叉液位计内部的灵敏电子电路检测到,并经过处理后,产生开关信号输,控制音叉以固有的频率振动,并对这种振动进行连续监控,进行低报警用途时,容器中的液体会通过音叉向下排放,导致电子元件检测到固有频率的变化,从而切换输出状态。而在高报警时,容器中的液体上升并与音叉接触,切换输出状态。
音叉液位计的应用
音叉液位计可对液体、浆体、粉尘等介质以及两种不同液体界位进行测量与控制,并对导电、非导电液体、粘稠物料有很多的测量效果,是一种性价比高、稳定性好的液位控制开关。
音叉液位计的特点
当在运行中时,可以避免因流动、湍流、气泡、泡沫、振动等介质特性以及产品变化对音叉液位计测量准度造成影响。
音叉液位计结构简单,不需要标定,安装工序简化,快捷方便。
音叉液位计具有短路保护功能,无活动零件或缝隙,真正实现免维护
音叉液位计控制灵敏,即使是测量粘稠液体,也有比较快速的响应。
音叉液位计使用注意事项
进料孔不能直接对准音叉,如果不能避免,为了防止压实的大材料落在音叉上,必须在高于音叉20厘米的地方加设保护板,或者保护罩,以免损坏叉体。如果是风送物料时可设防风板。
如果安装在有强震的环境中,需要用绳索吊装叉头,音叉液位计不能被阳光直晒,加可设一块隔热板避免隔光隔热。
安装外壳时,一定要确保电缆出线孔朝下,并加橡皮圈密封防止水渗入壳体内,使用前先检查音叉液位计的状态,确认没有故障问题,才可以投入运行。
音叉液位计即使在停用情况下,也要定期进行检查,清除叉体上堆积的杂物,接地线要与容器壁或大地良好接触,接地电阻<2Ω。

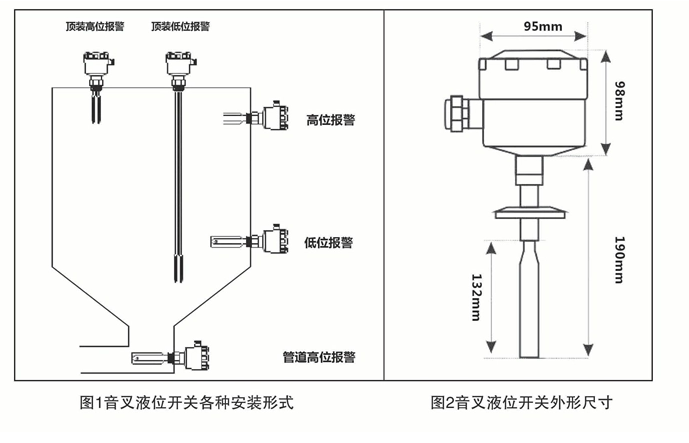

音叉液位开关通常采用侧装安装方法,这样可以保证通过仓体侧壁对介质进行上下液位置的检测,如果不便在仓体侧面开孔时,可采用顶装安装方式,位置要选择能避开料位冲击的地方。

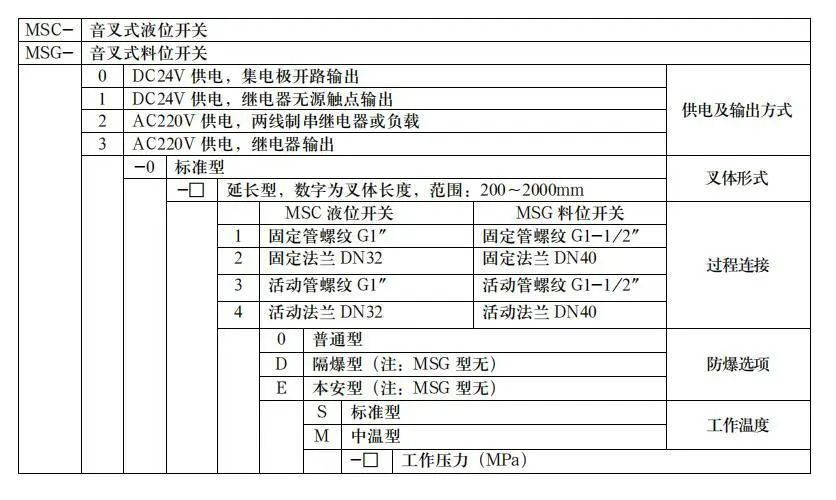

音叉液位计参数
