导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。
一、工作原理:
导波雷达液位计发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离,被测容器总高度是已知数,进一步可得出介质的物位高度。
二、主要特点:
导波雷达液位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
测量范围
合理安装能确保仪表长期可靠而精确的测量

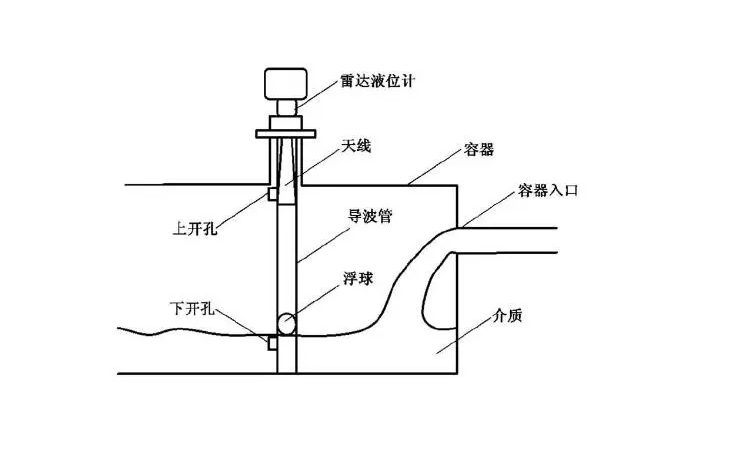

导波雷达物位计可采用螺纹连接,螺纹的长度不要超过150mm,还可以采用在短管上安装。理想的短管直径小于150mm,高度小于150mm,若安装于较长的短管上,应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。
2.传感器不要安装在拱形罐的中心处(否则传感器收到的虚假回波会增强),也不能距离罐壁很近安装,最佳安装位置在容器半径的1/2处。
技术参数
三、SC-LD36导波雷达液位计技术参数:
1.测量对象:小介电常数的液体
2.测量范围: 0~6m(杆式)、0~30m(缆式);
3.过程连接:法兰DN50,DN80,DN100,DN150;
4.介质温度:-40~250℃;
5.过程压力: -0.1~2.0MPa;
6.工作频率: 100MHz~1.8GHz;
7.测量精度: ±10mm;
8.分辨率: 1mm;
9.采样: 回波采样54次/s;
10.输出电流信号:4~20mA+ HART通讯协议;
11.电源: 24VDC(±10%)纹波电压:1Vpp;
12.耗电量: max22.5mA ;
13.外壳防护等级:IP68;
14.防爆等级:EXiaIICT6 ;
15.两线制接线:仪表供电和信号输出共用一根两芯电缆;
16.电缆入口:M20×1.5(电缆直径5~9mm)
