产品简介
超声波液位计是测量液体高度、罐体高度、物料位置的监测仪表。仪表本身可采用二线制、三线制或四线制技术,二线制为:供电与信号输出共用;三线制为:供电回路和信号输出回路独立,当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;四线制为:当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。
超声波液位计 量程范围:0-60米,多种形式可选,适合各种腐蚀性、化工类场合,精度高,远传信号输出,PLC系统监控。

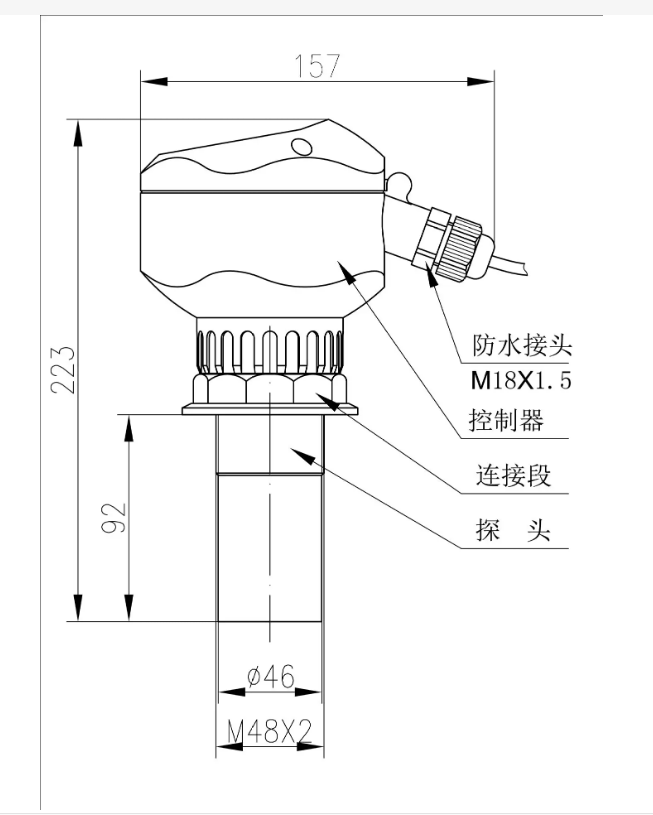

超声波液位计由三部分组成:超声波换能器(探头)、驱动电路(模块)、电子液晶显示模块。
英文
Ultrasonic Level Transmitter
工作原理
超声波液位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.
由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。
探头部分发射出超声波,超声波遇到与空气密度相差较大的介质会行成反射,反射波被探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式:环境声速= 331.5 + 0.6×温度
在下面的任何一种情况,要注意:
遇到以上现场环境要慎重选择使用,测量的数值精度会下降,数据可能会不稳定,一般不建议使用超声波液位计测量。
自动功率调整、增益控制、温度补偿。
物理密封型探头,IP68防护等级,不会进水,提升使用寿命。
特殊回波处理技术,现场出现故障可供排查故障原因,维护方便。
具有干扰回波的抑止功能保证测量数据的真实,抗干扰能力强。
多种输出形式:可编程继电器输出、高精度4-20mA电流输出、Rs-485、RS-232数字通信输出、无线GPRS输出等。
价格低,体积小,重量轻,可用于食品,化工,半导体等行业对液体和散装固体非接解式物位测量,可用于远程物位监控和泵的控制。
安装原理

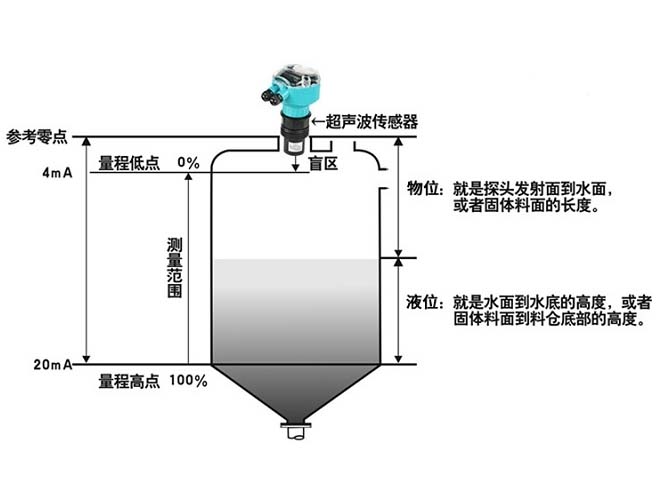

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后,超声波液位计就无法测量液位了,所以在确定超声波液位计的量程时,必须留出50公分的余量,安装时,探头必须高出最高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。![98.jpg 98.jpg](/upLoadfiles/editor/image/20240413/6384861346621287501141225.jpg)
在实际使用中,因为安装时考虑不周,液位计被水完全淹没,致使液位计完全损坏,所以要考虑被测液体的最高液位值。

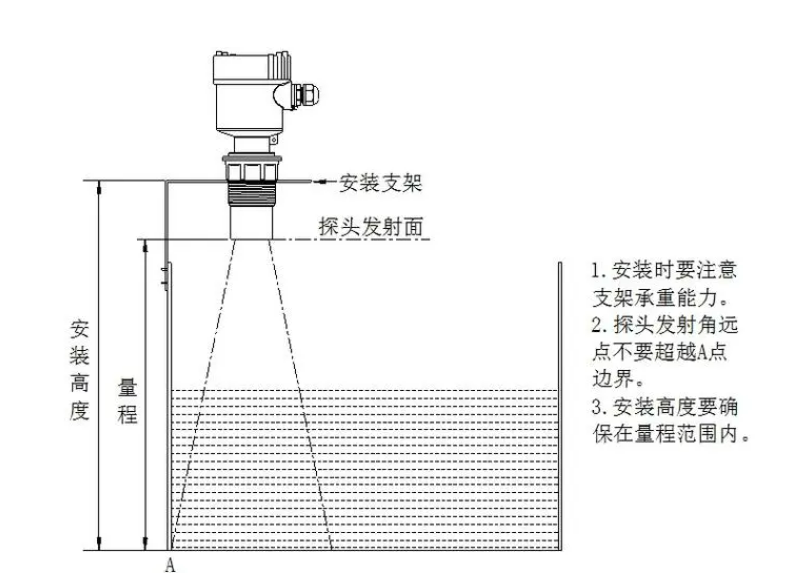

机械安装时应注意:安装应垂直于测试物表面,避免用于测量泡沫性质物体,避免安装于距测量物体表面距离小于盲区距离(盲区:每台产品会有一个标准,随产品得知),应考虑束避开阻挡物质不与灌口和容器壁相遇,检测大块固体物应调整探头方位,减少测量误差。
应用领域
水及污水处理 :泵房、集水井、生化反应池、沉淀池等。
电力、矿山:灰浆池、煤浆池、水处理等。
具有抗干扰性强。可任意设置上下限节点及在线输出调节,并带有现场显示,可选择模拟量,开关量及RS485输出,方便的与相关设施接口。
采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物,不论酸、碱、盐溶液,除强氧化性物料外,几乎都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
无毒性。可用于药品、食品工业设备安装,维修极为方便。

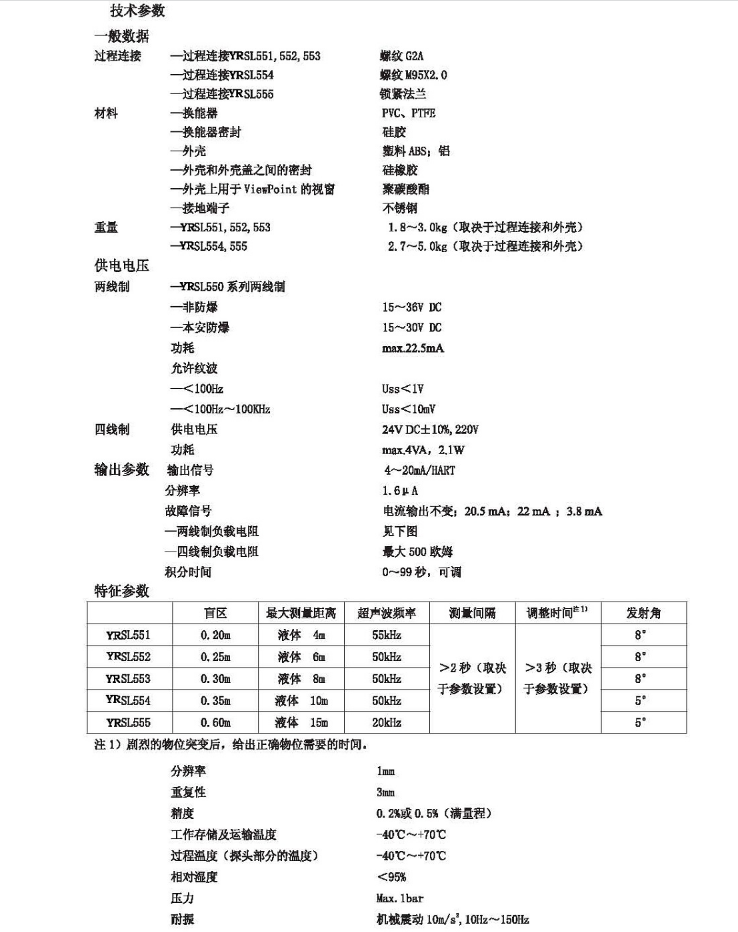

超声波液位计量程 | 0-60米 | 结构 | 一体式、分体式 |
测量精度 | 0.5%-1.0% | 分辨率 | 3mm或0.1%(取大者) |
显示 | 中英文液晶显示 | 模拟输出 | 4-20mA/510Ω负载 |
供电 | 标配24VDC,KEXUAN 220V或12V | 环境温度 | 仪表:-20-60℃ 探头:-20-80℃ |
通信 | 可选RS485/RS232 | 防护等级 | 仪表IP66,探头IP68 |
![微信图片_20240413155950.png 微信图片_20240413155950.png](/upLoadfiles/editor/image/20240413/6384862081499412503433908.png)
出现故障指示灯常亮的情况主要有以下两种,解决方案如下供参考:
1.在超声波持续零液位时,顶部灯亮,输出电流为22mA。而且隔一段时间后恢复液位时,故障不能自动解除,需关电重启后正常,给客户带来不必要的麻烦甚至损失。
出现这种故障是安装附件的选择问题。由于超声波液位计是全球0度发射,优点上面也介绍了。它的另外一个与众不同的特点是,超声波的发射除了平面头外,在螺纹这里也是有发射的。如果持续的零位,再加上安装件选用金属支架。超声波液位计就会识别到支架部分的信号强度大于平面头接收的信号强度。而金属支架部分与发射波之间处于盲区距离。所以超声波处于保护状态,故障灯常亮,输出22mA。解决的办法就是选用非金属支架。因为选用非金属支架后,螺纹处的发射波能穿透出去,而零点液位的回波信号绝对会大于螺纹处的回波信号。
2.经调试与重新编程后,顶部故障灯常亮,输出电流为22mA。出现这种故障情况,经实际查证,还是在编程与调试过程中,未能按照说明书要求。造成的程序紊乱而自保状态。客户在调试编程超声波液位计时,未能等到指示灯正常闪动,或则编程方法步骤根本不对,处于不稳定的编程调试。如果多次反复未依要求编程调试,超声波液位计将拒绝工作而自保。出现这种故障的解决方法是先将超声波液位计按要求复位,再进行重新编程。如果在未复位的情况下多次再编程,会出现以上故障。
- 中文名
- 超声波液位计
- 外文名
- Ultrasonic Level Transmitter
- 量 程
- 0—60m
- 输出信号
- 4-20mA、RS485、RS232
- 供电电压
- DC24V/AC220V
