应用
智能压力变送器 当前的智能变送器一般都是既有数字信号又有模拟信号的混合式智能变送器,与DCS的通讯是以传递4~20mA模拟信号为主,然后在其上面叠加数字信号用来远程设定零点、量程以及对变送器的校验、组态和诊断等。它只是为和现有DCS兼容而设计的,是真正意义上的全数字式智能变送器(如现场总线型智能变送器)的过渡产品。与常规模拟变送器相比,智能变送器在应用中具有以下特点:量程范围宽,量程比大
智能变送器一般都具有宽广的量程范围,量程比大,从30:1到100:1,有的甚至达到400:1。变送器的量程比是指最大测量范围(URV)与最小测量范围(LRV)之比[1]。智能变送器量程与常规模拟变送器相比,最大的好处就是可以减少库存量,在不更换表的情况下随时更改量程,而不用顾忌量程超限。例如中原大化集团有限责任公司由于新增了3套三聚氰胺装置,中间副产品CO2都要返回尿素装置的中压吸收塔进行重新吸收,而吸收CO2就要大大增加进人中压吸收塔的氨量,这样用来测氨的仪表量程要由原来的10 t/h扩大到30t/h,这时用智能变送器就非常方便,在线调整一下量程就可以了,不用重新更换仪表。如果是常规模拟变送器就要更换量程较大的新表。
维护简单方便
用手持通信器与智能变送器通信可选在现场变送器接线端子处或主控室控制柜内的接线端子处。这样仪表检修人员可在相对较安全、周围环境较好的控制室来对变送器进行量程修改、参数设置、仪表维护等工作。中原大化集团有限责任公司尿素装置有一测液氨罐液位的仪表,在开车阶段总是指示有误,原因是开车阶段与生产正常阶段液氨的密度不同造成仪表指示不准。只能是开车时给变送器设一测量范围,生产正常时再设一测量范围。另外,开车时现场容易漏氨等有害气体,仪表维护人员每次不得不戴着防毒面具来进行处理。如果用智能变送器代替原先的模拟仪表,可以同时解决上述问题,在控制室就可对仪表进行参数修改,保证了人员的人身安全。需要注意的是,手持通信器不能直接连在仪表控制回路中给变送器供电的电源两端,原因是电源为低阻抗,手持通信器在它两端无法读取信息,一般要求回路电阻在250~600Ω,电阻太小不能通讯,电阻太大变送器工作就会异常。
具有高低压侧转换功能
智能变送器一般有传感器高低压侧转换的功能,用手持通讯器调整内部参数即可。在生产中就遇到过这样的问题,由于仪表已运行多年,连接到变送器的导压管因漏需要更换,更换后仪表投用时发现正负相导压管接反(因为导压管较长,又有伴热管在一块,正负相容易接反)。如果把2个导压管互换工作量很大。而智能变送器有高低压侧转换功能,把表内的参数“D45:H/L SWAP”项由NOROMAL(右侧高压,左侧低压)改为REVERSE(右侧低压,左侧高压),重新组态后表一切正常,很省时省力。
智能变送器的固定输出功能
这项功能在下列情况下使用起来比较方便:①当变送器出现故障时,为保证生产设备和人身安全,或为保证产品质量需要变送器输出在一个固定值上。②在年度大修后,由于仪表控制回路中的各个环节都进行了检修,需要在开车前对整个回路进行联校,这时可以用手操器运用智能变送器的固定输出功能,找到菜单中的“OUTPUTSET(输出设定)”项,一般可以设定3.8~21.6mA间的任一数值,联校其所在整个回路是否正常。
在安装使用前应详细阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。压力传感器及变送器的外壳一般需接地,信号电缆线不得与动力电缆混合铺设,传感器及变送器周围应避免有强电磁干扰。传感器及变送器在使用中应按行业规定进行周期检定。
压力变送器选用必知参数
压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后转变成4~20mA DC信号输出。而智能型压力变送器可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。购买压力变送器必须知道以下几个参数。
一、接液材质
我们要考虑的是压力变送器所测量的介质,一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.
如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.
二、精度等级
每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5%。
三、量程范围
一般传感器测量的最大范围为传感器的满量程70%是最好的,也就是要测量70bar的压力,我们选压力变送器的量程应该选100bar.
四、输出信号
现阶段由于各种采集的需要,当前市场上压力变送器的输出信号有很多种,主要4~20mA,0~20mA,0~10V,0~5V等等,但是比较常用的是4~20mA和0~10V两种,在我上面举的这些输出信号中,只有4~20mA为两线制(我们所说的输出为几线制不包含接地或屏蔽线),其他的均为三线制.
五、介质温度
由于压力变送器的信号是通过电子线路部分转换的,所以一般情况下,压力变送器的测量介质温度为-30到+100度,如果温度过高,我们一般采用的是冷凝弯来冷却介质,这样相对让厂家特地为你生产一个耐高温的压力变送器的成本会降低很多.
六、测量介质
一般我们测量的是相对比较清洁的流体,我们就直接采用标准的压力变送器就可以了,如果你所测量的介质是易结晶的或粘稠的,我们一般采用的是外置膜片的或和化学密封共同使用,这样会有效的阻止介质堵住压力测量孔.
智能压力变送器是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。它能将感受到的液体或气体压力转换成标准的电信号对外输出,广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。
智能压力变送器应用
智能压力变送器由传感器技术与微电子技术结合形成的智能型变送器,因其在功能、精度、可靠性、维护、组态上较常规模拟变送器有很大提高,现阶段已被广泛应用。变送器的智能化主要表现为具有自我监测、远程通讯的能力,及因采用微机械电子加工技术、超大规模的专用集成电路(ASIC)和表面安装技术,而使变送器具有高可靠性、量程范围宽及稳定的温压补偿性能。
智能压力变送器具有反向极性和限流保护;激光调阻温度补偿,范围宽,抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定;独特显示表头设计,可以选配模拟、数字显示表头;零点和满量程可通过手操器调节,量程迁移范围宽。
零点和量程调节
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节;也可以通过手持终端远程调节。具体方法是:加零点压力并稳定后,同时按住Z和S键(Z为零点调节,S为量程调节)5秒钟松开,按Z键2秒调节零点,加满程压力并稳定后,按S键2秒调节满程。注:零点校准调节范围为压力量程的±8%,量程校准范围为压力量程的30%~100%,连续可调。调节完毕后,盖好密封盖并拧紧。
特点
1.
具有自动补偿能力,可通过软件对传感器的非线性、温漂、时漂等进行自动补偿。可自诊断,通电后可对传感器进行自检,以检查传感器各部分是否正常,并作出判断。数据处理方便准确,可根据内部程序自动处理数据,如进行统计处理、去除异常数值等。
2.
具有双向通信功能。微处理器不但可以接收和处理传感器数据,还可将信息反馈至传感器,从而对测量过程进行调节和控制。可进行信息存储和记忆,能存储传感器的特征数据、组态信息和补偿特性等。
3.
具有数字量接口输出功能,可将输出的数字信号方便地和计算机或现场总线等连接。
精度高
量程、零点外部连续可调
稳定性能好
正迁移可达500%、负迁移可达600%
二线制
阻尼可调、耐过压
固体传感器设计
无机械可动部件、维修量少
重量轻(2.5kg)
全系列统一结构、互换性强
小型化(166mm总高)
接触介质的膜片材料可选
单边抗过压强
低压浇铸铝合金壳体
超级的测量性能,用于压力、差压、液位、流量测量
数字精度:+(-)0.05%
模拟精度:+(-)0.75%+(-)0.1%F.S
全性能:+(-)0.25F.S
稳定性:0.25% 60个月
量程比:100:1
测量速率:0.2S
小型化(2.4kg)全不锈钢法兰,易于安装
过程连接与其它产品兼容,实现最佳测量
世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性
采用16位计算机的智能变送器
标准4-20mA,带有基于HART协议的数字信号,远程操控
支持向现场总线与基于现场控制的技术的升级。
八大特点
1.
智能一体化设计:集压力信号采集、处理、显示和输出于一体。
2.
微功耗双电源设计,可靠性高。
3.
具有独特的动态自动跟踪温度补偿功能。
4.
具有软件修正零点漂移功能。
5.
上、下限报警记忆闪光指示功能。
6.
压力满量程软件设置迁移功能。
7.
低电源自诊断功能。
8.
具有断电保护功能。
智能变送器的可靠性与稳定性非常高,但经常遇到通讯方面的问题。由于智能变送器诞生时国际上没有制定出统一的通信协议标准,所以各生产厂家生产的变送器用的通信协议不尽相同。典型的如Honeywell的ST3000用的是DE协议,Fisher-Rosement的3051用的是HART协议,横河川仪的EJA系列为Brain(布朗)协议/HART协议,还有遵循现场总线通信标准的全数字式智能变送器。影响智能变送器现场不通讯的因素主要有高频电磁波干扰;因电缆太长、电缆的分布电容超过了网络限制,及负载电阻较低等。各协议的特点及可能伴生的通讯问题如下。
1 HART协议
HART(Highway Addressable Remote Transducer)是基于贝尔202通讯标准的移频键控(FSK)技术[2],通过在4~20mA电流上叠加频率信号实现数字通讯。2个不同频率:1200 Hz和2200H:代表“0”和“1”,以正弦波的形式叠加在4~20mA直流信号上,因这些正弦波的平均值为零,所以不产生直流分量,不会对4~20rnA过程信号产生影响,它是在不中断传输信号的情况下完成了真正的同步通讯。
中山化工有限公司曾现场应用了几台HART协议的3051变送器和1台涡街流量计,投运后均出现异常,撤回到车间校验,仪表通讯及工作正常。经细致检查,发现装置中运行了60 Hz的电机、泵,为适应50 Hz的电源,采用了大量的变频器,而变频器的载波频率大都组态设置为2000 Hz,这个频率正好与HART通讯频率接近,从而影响了智能变送器的正常工作。采取增大仪表电缆与动力电缆槽架的改造措施后问题得到解决[3]。另外在智能变送器和连线的附近使用发报机也会影响正常通讯与工作。
2 DE协议
DE协议是以脉冲电流的多少来代表“1”和“0”的,数字信号和模拟信号是分开传输的,当传送数字信号时,模拟信号须中断[1]。HART通讯频率较高(约1~2 kHz),要求网络的时间常数不大于0.65μs,这样HART通讯设备及网络的最大电容限制了通讯的最大距离,一般为不大于400m。而DE协议通讯频率较低,网络的最大时间常数为104μs,允许的电缆分布电容比HART协议宽的多,所以,就会出现同一套装置中用DE通讯协议的仪表通讯正常而用HART协议的智能变送器却不能通讯的现象。对于具有HART协议的变送器如果通讯距离确实需要足够长,可以用电容较低的交联电缆。
3 现场总线通讯协议
IEC(国际电工委员会)对现场总线(Fieldbus)的定义是“安装在制造和过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。”它是一种全数字化、双向、串行、多站的通信网络,一对导线上可传输多种信息。纯数字的现场总线智能变送器,是根据现场总线通信协议开发出来的一种变送器。它已不是传统意义上的变送器,而是同时起着变送、控制和通信的作用。在整个控制系统中,每台变送器都是一个网络接点。使用现场总线后,自控系统的配线、安装、调试和维护等方面的费用可以大大降低,随着现场总线控制系统(FCS)的发展应用,作为现场总线控制系统基础的现场总线智能变送器必将被广泛应用。
组成

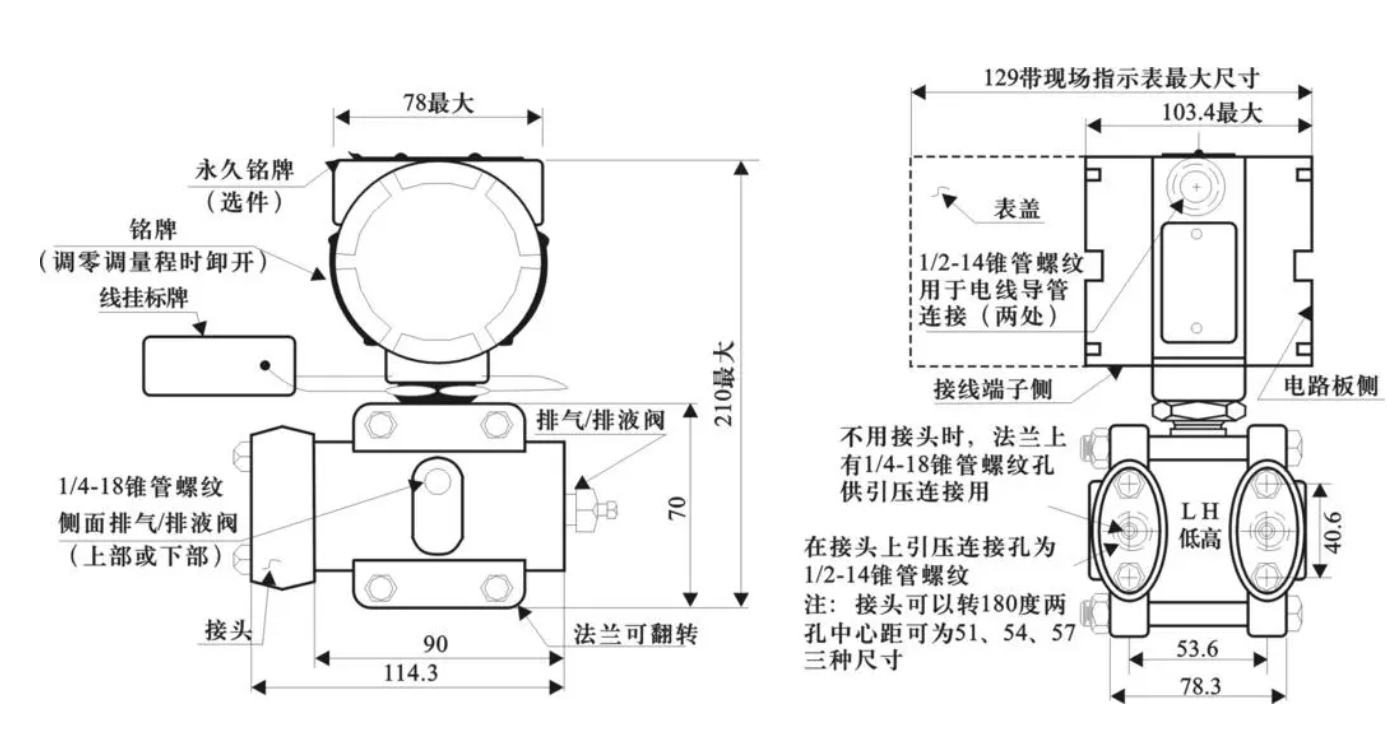

智能压力变送器一般是由传感器、微处理器、存储器及模数、数模转换器组成。传感器用来检测被测量的信号,其所用材料因厂家而异。横河EJA为硅谐振式,把被测参数转换为硅梁的振动频率;ST300的传感器是扩散硅复合半导体式,把被测参数转换为硅芯片电阻值的变化;1151、3051及富士的FCX-A/C是硅微电容式,通过测电容来获得被测的差压或压力值,而8600系列智能变送器则为电感式。微处理器是智能变送器的核心,负责对数据的综合运算处理,如对检测信号线性化、量程重调、函数运算、工作单位换算及诊断与通讯功能。存储器用来存贮供微处理器调用的各种常数、程序及变送器的组态等,一般都是可擦写的。模数、数模转换器是将模拟信号与数字信号进行相互转换,传感器的检测信号到微处理器须用模数转换器,微处理器输出4~20mA信号须用数模转换器。智能变送器需要输出一路数字信号与DCS进行通讯,并附有一智能现场通讯器(SFC)或称手操器来与变送器通讯。此外,智能变送器备有后备电源,以免停电时存储器内数据丢失。![微信图片_20240412202328.png 微信图片_20240412202328.png](/upLoadfiles/editor/image/20240412/6384855023593162504900454.png)
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
1.1. 参考精度
1.
数字、智能:±0.1%校验量程
2.
模拟、线性:±0.2%校验量程
1.2. 稳定性
1.
数字、智能:6个月,±0.1%URL
2.
模拟、线性:6个月,±0.2%URL
1.3. 环境温度影响
1.
数字、智能:零点误差:±0.2%URL/56℃总体误差:±(0.2%URL+0.18%校验量程)/56℃
2.
模拟、线性零点误差:±0.5%URL/56℃总体误差:±(0.5%URL+0.5%校验量程)/56℃
1.4. 振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
1.5. 电源影响
小于±0.005%输出量程/伏特。
1.6. 负载影响:
没有负载影响,除非电源电压有变化。
1.7. 电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。
1.8. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移
都可修正掉;对量程无影响。
2.1. 测量范围:0-0.125-41370KPa
2.2. 零点与量程
1.
数字、智能可用本机量程和零点按钮调整,或用HART手操器远程调整
2.
模拟、线性量程和零点连续可调
2.3. 零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
2.4. 输出
数字、智能:
4~20mA DC,用户可选择线性或平方根输出。数字过程变量叠加在4~20mA 信号上,可供采用HART协议的上位机使用
模拟线性
4~20mA DC,与过程压力成线性。对于普通压力和差压变送器选型,也要考虑被测介质的腐蚀性问题,但使用的介质温度可以不考虑,因为普通型压变是引压到表内,长期工作温度为常温,但普通型使用的维护量要比隔离型大。首先是保温问题,在北方冬季零下,导压管会结冰,变送器无法工作甚至损坏,这就需要增加伴热和保温箱等。从经济角度上来讲,选用变送器时,只要不是易结晶介质都可以采用普通型变送器,而且对于低压易结晶介质也可以加吹扫介质来间接测量(只要工艺允许用吹扫液或气),应用普通型变送器就是要求维护人员多进行定时检查,包括各种导压管是否泄漏、吹扫介质是否正常、保温是否良好等,只要维护好,大量使用普通型变送器一次性投资会节约很多。从选用变送器测量范围上来说,一般变送器都具有一定的量程可调范围,最好将使用的量程范围设在它量程的1/4~3/4段,这样精度会有保证,对于微差压变送器来说更是重要。实践中有些应用场合(液位测量)需要对变送器的测量范围迁移,根据现场安装位置计算出测量范围和迁移量,迁移有正迁移和负迁移之分。
模拟型特点
精度高
量程、零点外部连续可调
稳定性能好
正迁移可达500%、负迁移可达600%
二线制
阻尼可调、耐过压
固体传感器设计
无机械可动部件、维修量少
重量轻(2.4kg)
全系列统一结构、互换性强
小型化(166mm总高)
接触介质的膜片材料可选
单边抗过压强
低压浇铸铝合金壳体
代号 品种
DR 微差压变送器
DP 差压变送器
HP 高静压差压变送器
AP 绝对压力变送器
GP 压力变送器
LT 法兰式液位变送器
DP/GP 远传差压、压力变送器
代号 量程范围
2 0-0.1~1KPa
3 0-1~6KPa
4 0-6~40KPa
5 0-40~250KPa
6 0-0.16~1MPa
7 0-0.4~2.5MPa
8 0-1.6~10MPa
9 0-4~25MPa
0 0-6~40MPa
代号 功能
N 非智能型(4~20mA输出)
S 智能型(HART协议)
代号 静压Mpa
A 1
B 4
C 10
E 25
F 35
代号 | 结构材料 |
法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 |
23 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 |
24 | 316不锈钢 | 316不锈钢 | 哈氏合金C |
25 | 316不锈钢 | 316不锈钢 | 钽 |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C |
35 | 哈氏合金C | 哈氏合金C | 钽 |
44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 |
- 中文名
- 压力变送器
- 外文名
- Pressure transmitter
- 供 电
- 24V DC
- 输 出
- 4-20mA
